Manual de Instruções – Em Inglês - SP520 TIPO LINEAR
Operação rápida e de resposta precisa
Ajuste de zero altamente preciso
Fácil configuração e calibração
Ampla faixa de ajuste do zero
Calibração fácil e precisa com ajuste de zero e span
Gabinete IP66
| Modelo | SPS20S (Simples) | SPS20D (Duplo) |
|---|---|---|
| Tipo de Movimento | Linear | Linear |
| Sinal de Entrada | 4~20mA CC | 4~20mA CC |
| Impedância | 250 Ω ± 15Ω | 250 Ω ± 15Ω |
| Conexão de Ar | Rc(PT) 1/4, NPT 1/4 | Rc(PT) 1/4, NPT 1/4 |
| Conexão para Manômetro de Pressão | Rc(PT) 1/8, NPT 1/8 | Rc(PT) 1/8, NPT 1/8 |
| Entrada de Conduíte | PF(G)1/2, NPT1/2, M20x1.5 | PF(G)1/2, NPT1/2, M20x1.5 |
| Curso | 10~150mm | 10~150mm |
| Pressão de Suprimento | 0,14~0,7MPa (1,4~7 bar) | 0,14~0,7MPa (1,4~7 bar) |
| Grau de Proteção à Explosão | Ex d IIB+H2 T5/T6 GbEx tb IIIC T85℃/T100℃ DbEx tb IIIC T85℃/T100℃ Db IP66(IECEx), (ATEX), (KCs), (CCC) | Ex d IIB+H2 T5/T6 GbEx tb IIIC T85℃/T100℃ DbEx tb IIIC T85℃/T100℃ Db IP66(IECEx), (ATEX), (KCs), (CCC) |
| Invólucro | IP66 | IP66 |
| Temperatura Ambiente | -20~70℃ (-4~158℉) | -20~70℃ (-4~158℉) |
| Linearidade | ±1% E.F. | ±2% E.F. |
| Histerese | ≤ 1% E.F. | ≤ 1% E.F. |
| Sensibilidade | ±0,2% E.F. | ±0,5% E.F. |
| Repetibilidade | ±0,5% E.F. | ±0,5% E.F. |
| Capacidade de Vazão | 70 LPM (Supr.=0,14 MPa) | 70 LPM (Supr.=0,14 MPa) |
| Consumo de Ar | 2 LPM (Supr.=0,14MPa), 3,6 LPM (Supr.=0,7MPa) | 2 LPM (Supr.=0,14MPa), 3,6 LPM (Supr.=0,7MPa) |
| Umidade | 5~95% RH a 40℃ | 5~95% RH a 40℃ |
| Sinal de Retorno (Opção) | 4~20mA CC (10~30V) | 4~20mA CC (10~30V) |
| Material | Liga de Alumínio Fundido | Liga de Alumínio Fundido |
| Peso | 3kg (6,6 lb) | 3kg (6,6 lb) |
| Cor | Preto | Preto |

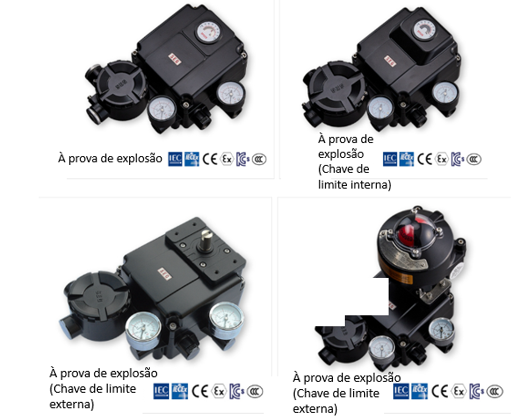

Manual de Instruções – Em Inglês - SP520 TIPO ROTATIVO
Design compacto, construção robusta
Operação rápida e precisa
Ajuste de zero altamente preciso
Fácil configuração e calibração
Ampla faixa de ajuste de zero
Calibração fácil e precisa com ajuste de zero e span
Invólucro IP66
Aprovações globais para proteção contra explosão
Ex db mb IIB/IIC T6/T5 Gb,
Ex tb IIIC T80°C/T100°C Db IP66
Ex ia IIC T6/T5 Gb, Ex ia IIIC T80°C/T100°C Db
(IECEx, ATEX, KCs, CCC)
Resistência a vibração e impactos
Suporte e Documentação
Os manuais completos dos produtos estão disponíveis para download nesta página, contendo instruções detalhadas de instalação.
