Analisador de Cor Saybolt

Medição de cor Saybolt em linha

O analisador de cor Saybolt da optek é um sensor óptico que utiliza tecnologia de absorção em dois comprimentos de onda para realizar medições contínuas diretamente na linha de processo.

Durante a operação, o sensor emite um feixe de luz branca através do fluido. A partir disso, a absorbância é medida em dois comprimentos de onda distintos.

O primeiro comprimento de onda é ajustado para atuar no ponto de maior sensibilidade à variação de cor, especialmente relacionado ao amarelamento do produto. Já o segundo comprimento de onda é utilizado para compensar possíveis interferências no sinal, como:

• incrustações nas janelas ópticas
• presença de partículas
• formação de bolhas de gás
• mistura de fluidos imiscíveis

Essa combinação permite que o sistema entregue uma medição de cor precisa, estável e confiável, mesmo em condições desafiadoras de processo.

Além disso, por ser uma solução em linha, não há necessidade de coleta ou condicionamento de amostras, garantindo maior agilidade e eficiência no controle de qualidade.

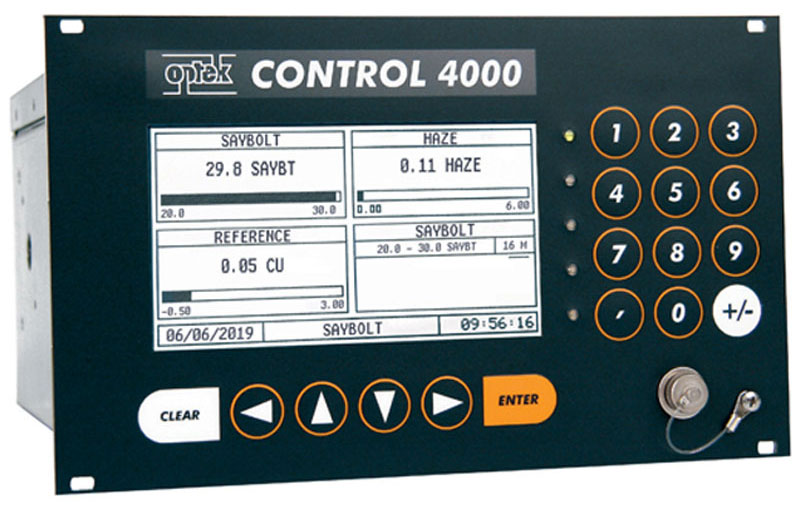

O analisador de cor Saybolt em linha da optek registrou 29,8 na escala Saybolt, enquanto monitorava simultaneamente 0,11 de névoa em tempo real.

O que é a escala de cor Saybolt e como ela é utilizada?

Durante muitos anos, o teste de cor Saybolt foi utilizado como uma forma visual de avaliar a qualidade relativa de combustíveis como gasolina, diesel, querosene de aviação, nafta e outros derivados leves de petróleo.

Tradicionalmente, essa análise era feita por meio da comparação da amostra com uma escala padrão de cores, o que tornava o processo dependente da percepção visual e limitado a análises pontuais.

Com os avanços na fotometria aplicada a processos industriais, essa realidade evoluiu. Hoje, já é possível realizar a medição da cor Saybolt diretamente na linha de produção, de forma contínua e em tempo real.

Essa tecnologia permite que empresas como refinarias, unidades de processamento de gás natural e operadores de oleodutos tenham muito mais controle sobre seus processos.

Na prática, isso significa:

• Monitoramento contínuo da qualidade do produto
• Ajustes imediatos no processo produtivo
• Redução de desvios e perdas
• Maior controle durante o transporte e transferência

Como resultado, a medição em linha da cor Saybolt deixa de ser apenas um indicador de qualidade e passa a ser uma ferramenta estratégica para otimização operacional e garantia de conformidade do produto.

Escala de Cor Saybolt

A norma ASTM D156 define a escala de cor Saybolt, que varia de +30 a -16.

Aplicações:
• Gasolina
• Combustível de aviação
• Querosene
• Nafta
• Líquidos de gás natural (NGL)

Resumo:
O valor +30 representa um líquido incolor, semelhante à água.
À medida que o valor diminui, a coloração do produto se torna progressivamente mais amarelada.

Escala de Cor ASTM (ASTM D1500)

A norma ASTM D1500 define a escala de cor ASTM, que varia de 0,5 a 8,0.

Aplicações:
• Óleos lubrificantes
• Óleos de aquecimento
• Óleo diesel
• Óleos combustíveis

Resumo:
O valor 0,5 corresponde a tons mais claros.
À medida que o valor aumenta, a coloração se intensifica, tendendo para tons mais escuros e avermelhados.

Medição adicional de névoa para detecção de contaminantes

A análise de cor Saybolt é normalmente aplicada em correntes de processo que estão livres de contaminantes. No entanto, em situações reais de operação, podem ocorrer desvios, como vazamentos ou infiltrações, que permitem a entrada de substâncias indesejadas, como água ou aminas, tornando o produto turvo.

Quando apenas a cor é monitorada, esse tipo de contaminação pode passar despercebido, já que nem sempre provoca alterações significativas na tonalidade do produto.

Para resolver esse desafio, o analisador de cor Saybolt utiliza um segundo comprimento de onda, que permite identificar variações associadas à turbidez, também chamada de névoa.

Com essa abordagem, é possível detectar a presença de contaminantes em tempo real, mesmo quando não há mudança visível na cor.

Na prática, o equipamento atua de forma dupla:

• Monitoramento contínuo da cor
• Detecção de turbidez associada a contaminantes

Isso significa mais segurança operacional, maior controle do processo e resposta rápida a desvios que poderiam comprometer a qualidade do produto.

Ambas as amostras apresentam valor de 25 na escala Saybolt. No entanto, a amostra à esquerda contém traços de aminas, causando um aspecto turvo e indicando possível contaminação.

O que torna os sistemas de cor Saybolt da optek superiores?

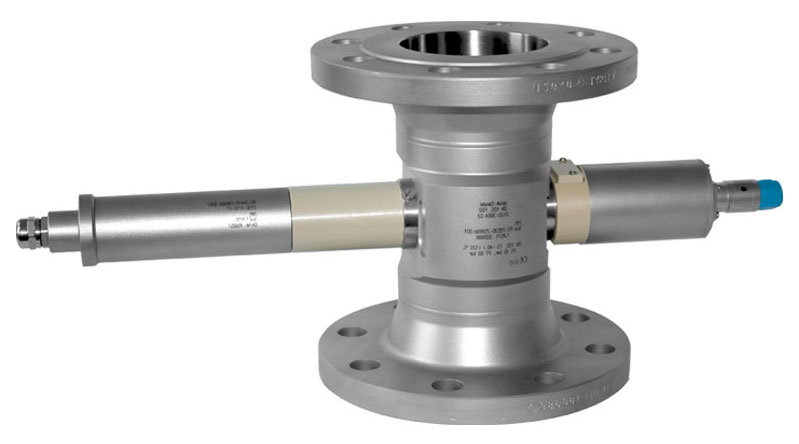

O sistema completo de análise de cor Saybolt da optek é composto pelo transmissor C4422-Ex, sensor AF26-Ex-VB e conexões de processo em aço inoxidável.

Essa combinação oferece uma solução robusta, confiável e altamente precisa para medição de cor em linha, com diversas vantagens operacionais:

Principais benefícios

• Medição de cor Saybolt diretamente na linha, sem necessidade de coleta ou condicionamento de amostra

• Resultados independentes de variações de vazão, densidade ou viscosidade do fluido

• Possibilidade de conectar dois pontos de medição independentes em um único transmissor C4422-Ex

• Certificação para áreas classificadas, podendo ser instalado em Zona 1 ou Zona 2, conforme ATEX e IECEx

• Conformidade com padrão FM para instalação em áreas Classe 1, Divisão 1 ou Divisão 2

• Operação confiável em condições severas, suportando altas temperaturas e pressões

• Monitoramento adicional por comprimento de onda de referência, permitindo detecção em tempo real de turbidez, névoa ou opacidade

• Sistema com filtro de validação e calibração rastreável ao NIST, possibilitando verificação do desempenho diretamente no processo

• Fonte de luz com lâmpada de filamento de tungstênio, garantindo longa vida útil e estabilidade na emissão

• Interface amigável, com navegação por menus, facilitando a operação no dia a dia

O analisador de cor Saybolt em linha da optek foi desenvolvido para operar com segurança em condições de processo severas, incluindo altas pressões e temperaturas.

Exemplos práticos de medição de cor Saybolt em linha

A medição de cor Saybolt em tempo real pode ser aplicada em diversas etapas do processo, contribuindo para o controle de qualidade e a segurança operacional:

Aplicações típicas

• Verificação da cor em pontos de transferência de custódia de líquidos de gás natural, como sistemas LACT

• Monitoramento da cor de combustíveis refinados durante transporte em dutos e terminais

• Controle da qualidade e da cor do produto em plantas de produção e envase de óleos lubrificantes

• Detecção de contaminação por petróleo bruto em produtos refinados, evitando impactos na unidade de destilação atmosférica

• Identificação de interfaces entre diferentes produtos em oleodutos de distribuição de combustíveis

• Detecção de vazamentos em trocadores de calor, prevenindo contaminações cruzadas

• Monitoramento da eficiência na remoção de enxofre em unidades de dessulfurização de diesel

• Controle da qualidade do produto em operações de descarga de caminhões de líquidos de gás natural

Visão prática

Essas aplicações mostram como a medição em linha da cor Saybolt vai além do controle visual, tornando-se uma ferramenta estratégica para aumentar a eficiência, reduzir perdas e garantir a qualidade do produto em diferentes etapas do processo industrial.
