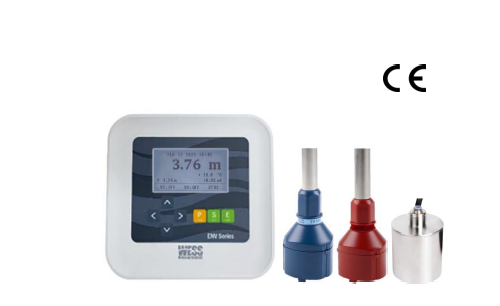

Medidor ultrassônico de nível de manta de lodo

O Medidor Ultrassônico de Nível de Manta de Lodo ENV120, fabricado pela WESS, utiliza tecnologia ultrassônica avançada para medir, com elevada precisão e confiabilidade, o nível da interface de lodo em diversos tipos de clarificadores, decantadores e espessadores.

O instrumento fornece continuamente informações essenciais ao processo, incluindo telas numéricas e gráficas que indicam a distância até a manta de lodo, além da visualização do perfil de eco, permitindo a correta configuração durante o comissionamento e a análise dos dados armazenados.

Recursos adicionais, como o ASF (Filtro de Sinal Anormal) permitem a eliminação de ruídos de campo irregulares causados por estruturas em movimento que obscurecem o sinal intermitentemente.

A tecnologia ENV120 incorpora ainda um sistema automático de limpeza por ar comprimido para manter o sensor em ótimas condições e garantir medições sem necessidade de manutenção.

Estão disponíveis kits de montagem e suportes oscilantes especialmente concebidos para permitir a passagem livre de raspadores e skimmers.

Características técnicas

• Medição contínua em tempo real
• Sensores resistentes a altas temperaturas e produtos
químicos
• Implementação de algoritmos avançados de controle e
rastreamento de sinais
• Medição de camadas leves e densas utilizando múltiplas
frequências
• Aplicação de algoritmo de filtragem para sinais anormais
• Registro e armazenamento de dados por até 400 dias
• Sistema de limpeza automática do sensor, garantindo
medições sem necessidade de manutenção
• O software gratuito WESSWARE permite a análise de dados
em campo e o download dos dados registrados.

Aplicações

• Decantadores primários e secundários em ETEs
• Espessadores e bacias de decantação em ETAs
• Sedimentação de lodo calcário em usinas de energia
• Bacias de sedimentação em processos de refino
• Indústria de mineração
• Processos de fabricação de etanol e óleo vegetal

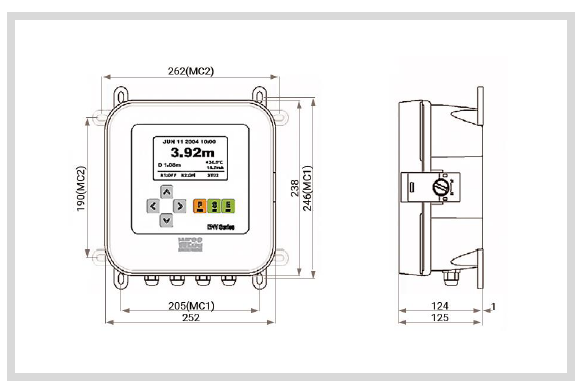

Controlador - C1S

O controlador analisa os sinais ultrassônicos transmitidos e recebidos para calcular a distância da manta de lodo e realizar o controle de bombas e atuadores.                                                      A tela do controlador exibe informações numéricas, perfil de eco, tendências de dados e parâmetros de operação.

Especificações técnicas

Descrição	Especificação
Dimensões [mm]	252 (W) × 238 (H) × 124 (D)
Peso	2,2 kg (± 0,2 kg)
Grau de proteção	IP67
Alimentação	100 a 240 Vca, 50/60 Hz, ≤ 15 W (padrão)24 Vcc, ≤ 17 W (opcional)
Certificado	CE
Dimensão de montagem [mm]	205 (L) × 246 (A), furos centrais (Ø 7,9 mm × 4)
Material de invólucro	ABS
Temperatura de operação	-20 a +70 °C
Sensor aplicado	S1T / S1H / S1G

Funções

Descrição	Especificação
Medição	Nível de lodo
Controle de sinal ultrassônico (Tx, Rx)	Análise de sinal e cálculo de distância / Nível de lodo
Display	LCD gráfico (240 x 128)
Tela principal	Numérico, perfil de eco, tendência e parâmetro
Sinal de saída	4 a 20 mA, carga nominal 250 Ω (100 a 750 Ω)
Comunicação digital	RS232 (padrão) ou RS485 (opcional)
Armazenamento de dados	Máx. 400 dias (10K pontos)
Entrada do usuário	Membrana com 7 teclas: Up, Down, Left, Right, P (Program), S (Set) e E (Exit)
Idiomas	Inglês (coreano, chinês ou japonês)
Informações da tela principal	Nível da interface, distância, tempo, corrente de saída e temperatura
Relés	3 SPDT (5A, 250 VAC)
Protocolo	Standard / Modbus (opcional)
Limpeza do sensor	Jato de ar automático integrado



Medição

Descrição	Especificação
Range de medição [m]	0 a 10 (incluso a zona morta)
Precisão	±0,5% da escala total (0,05 m @ 10,00 m)
Número de canais	1
Resolução [m]	0,01
Medição de densidade	Densidade programável pelo usuário (leve ou pesada)

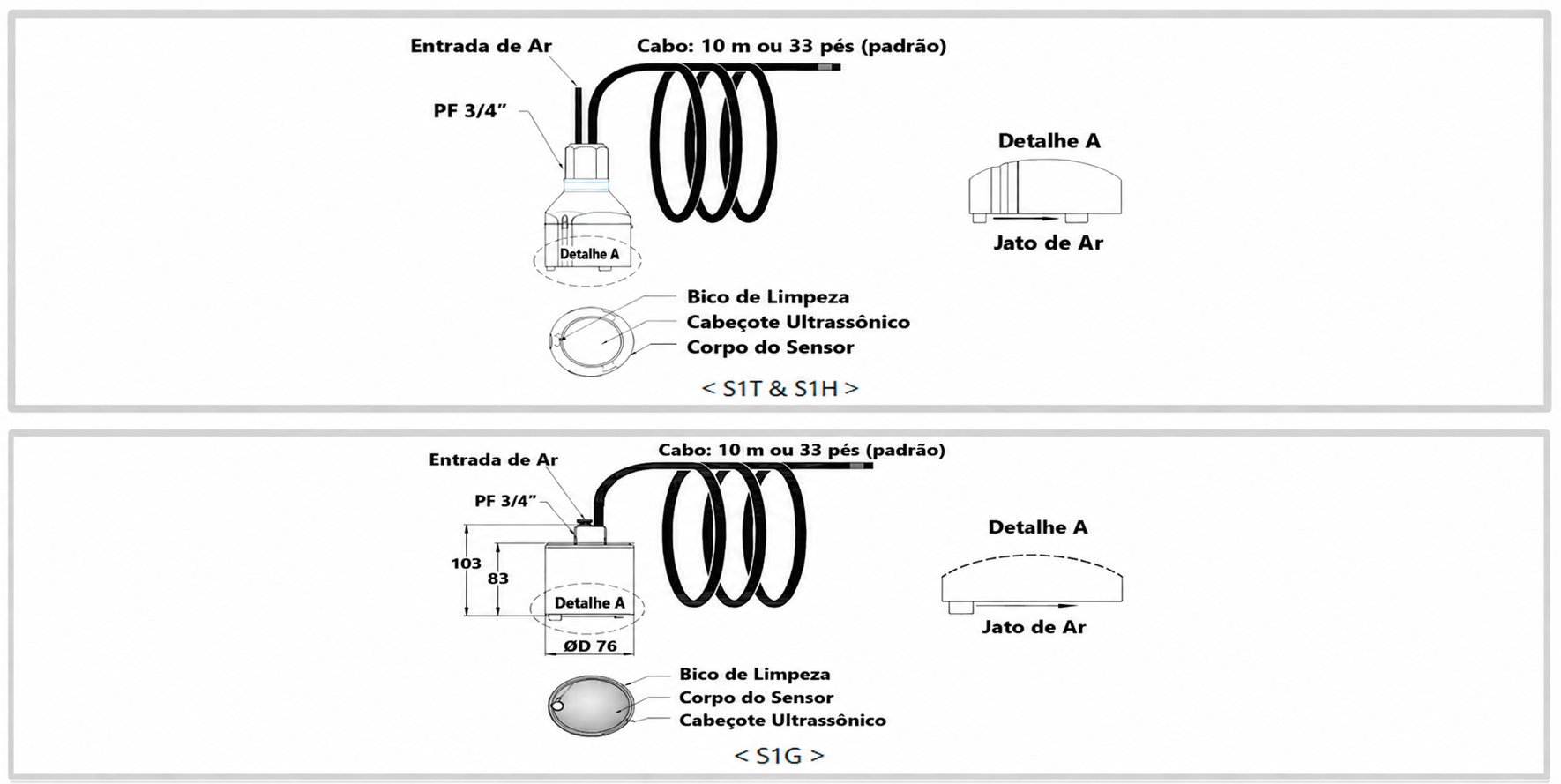

Sensores

Três sensores estão disponíveis para atender às diferentes necessidades de campo.

S1T
Medidor ultrassônico de nível de lodo – Sensor padrão

Especificações técnicas

Descrição	Especificação
Estrutura do sensor	Sensor ultrassônico com bocal de limpeza de ar integrado
Frequência	130 / 160 / 270 / 380 kHz
Ângulo do feixe (metade)	5 graus
Temperatura de operação	0 a +70 °C
Material	Corpo e cabeça: PP
Dimensões (mm)	Ø 88 × 153 (H)
Comprimento do cabo	10 m (STD.)
Rosca de montagem	Rosca fêmea PF de 3/4”
Proteção IP	IP68
Peso	1,5 kg (incluso 10 m de cabo)
Limpeza	Jato de ar (bocal de limpeza integrado)
Tubo de conexão de limpeza	Conexão de encaixe rápido para tubo de Ø6



S1H
Medidor ultrassônico de nível de lodo, sensor de alta temperatura

Especificações técnicas

Descrição	Especificação
Estrutura do sensor	Sensor ultrassônico com bocal de limpeza de ar integrado
Frequência	130 / 160 / 270 / 380 kHz
Ângulo do feixe (metade)	5 graus
Temperatura de operação	0 a +70 °C
Material	Corpo e cabeça: PP
Dimensões (mm)	Ø88 × 153 (H)
Comprimento do cabo	10 m (STD.)
Rosca de montagem	Rosca fêmea PF de 3/4”
Proteção IP	IP68
Peso	1,5 kg (incluso 10 m de cabo)
Limpeza	Jato de ar (bocal de limpeza integrado)
Tubo de conexão de limpeza	Conexão de encaixe rápido para tubo de Ø6



S1G
Medidor ultrassônico de nível de lodo, inclui amplificador de ganho.

Especificações técnicas

Descrição	Especificação
Estrutura do sensor	Sensor ultrassônico com bocal de limpeza de ar integrado
Frequência	130 / 160 / 270 / 380 kHz
Ângulo do feixe (metade)	5 graus
Temperatura de operação	0 a +60 °C
Material	Corpo: SUS304, Cabeça: Epóxi
Dimensões (mm)	Ø76 × 83 (H)
Comprimento do cabo	10 m (STD.)
Rosca de montagem	Rosca fêmea PF de 3/4”
Proteção IP	IP68
Peso	2,2 kg (incluso 10 m de cabo)
Limpeza	Jato de ar (bocal de limpeza integrado)
Tubo de conexão de limpeza	Conexão de encaixe rápido para tubo de Ø6

Itens opcionais

O ENV120 está equipado com um bocal de limpeza interno no sensor ultrassônico para realizar a limpeza automática da superfície do sensor.
Recomenda-se a limpeza periódica do sensor como medida preventiva, uma vez que detritos flutuantes e materiais biológicos podem entrar em contato com o sensor ultrassônico.
Para utilização com ar comprimido em campo, está disponível opcionalmente um dispositivo de limpeza do sensor equipado com válvula solenoide.

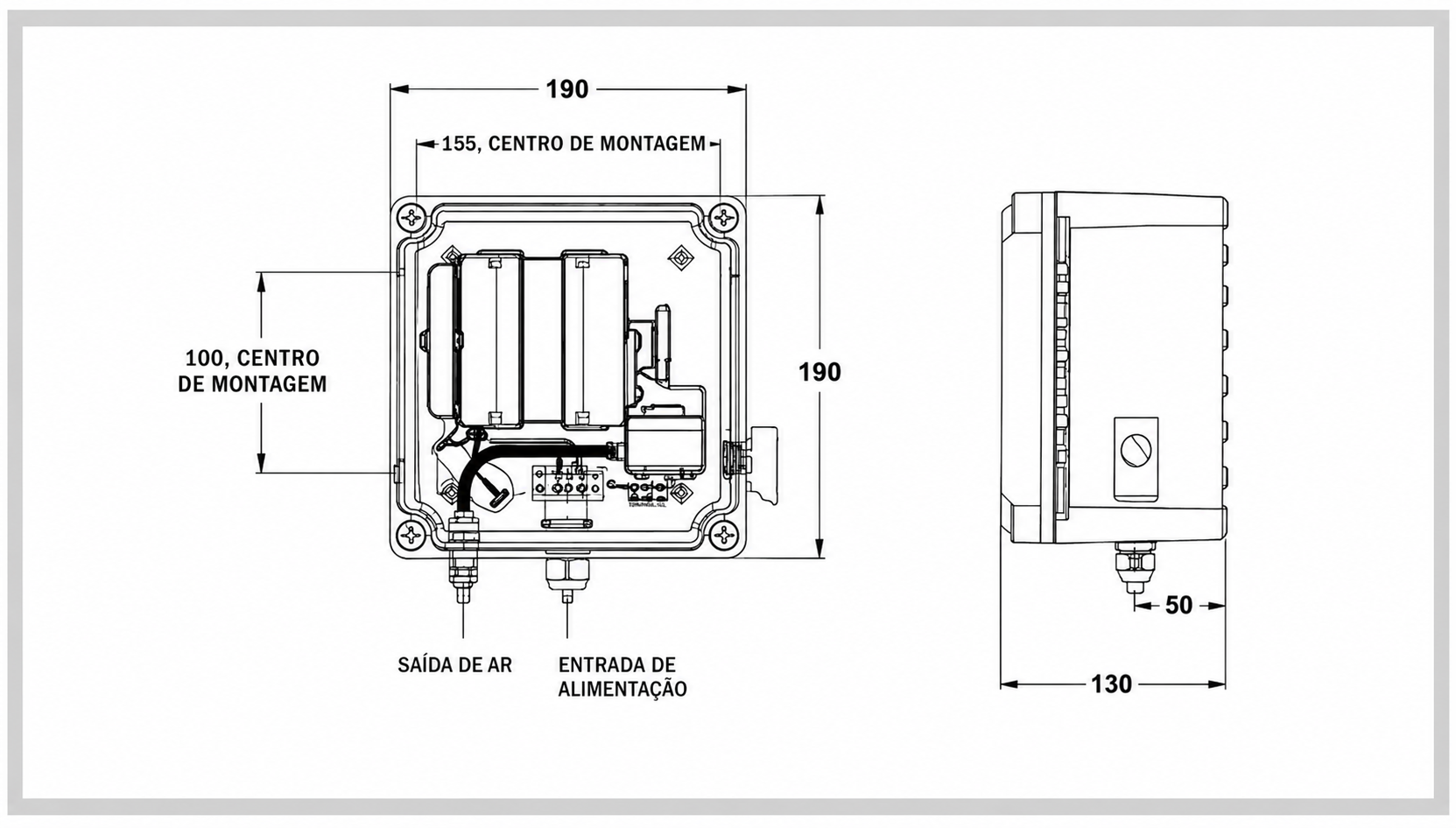

CD1(110V AC) / CD2 (220V AC) / CD3 (24V DC)
Dispositivo de limpeza de sensor

Especificações técnicas

Descrição	Especificação
Dimensão da unidade [mm]	190 (W) × 190 (H) × 130 (D)
Peso	2,0 kg
Taxa de fluxo livre	25 L/min
Jato de ar automático integrado	Sim
Alimentação	220 V AC ±10%, 50 a 60 Hz110 V AC ±10%, 50 a 60 Hz24 V DC
Dimensões de montagem [mm]	155 (W) × 100 (H) – furo central (M5 × 4 unid.)
Material de invólucro	ABS
Temperatura de operação	-10 a +60 °C
Pressão/Vácuo máximo	4,5 bar

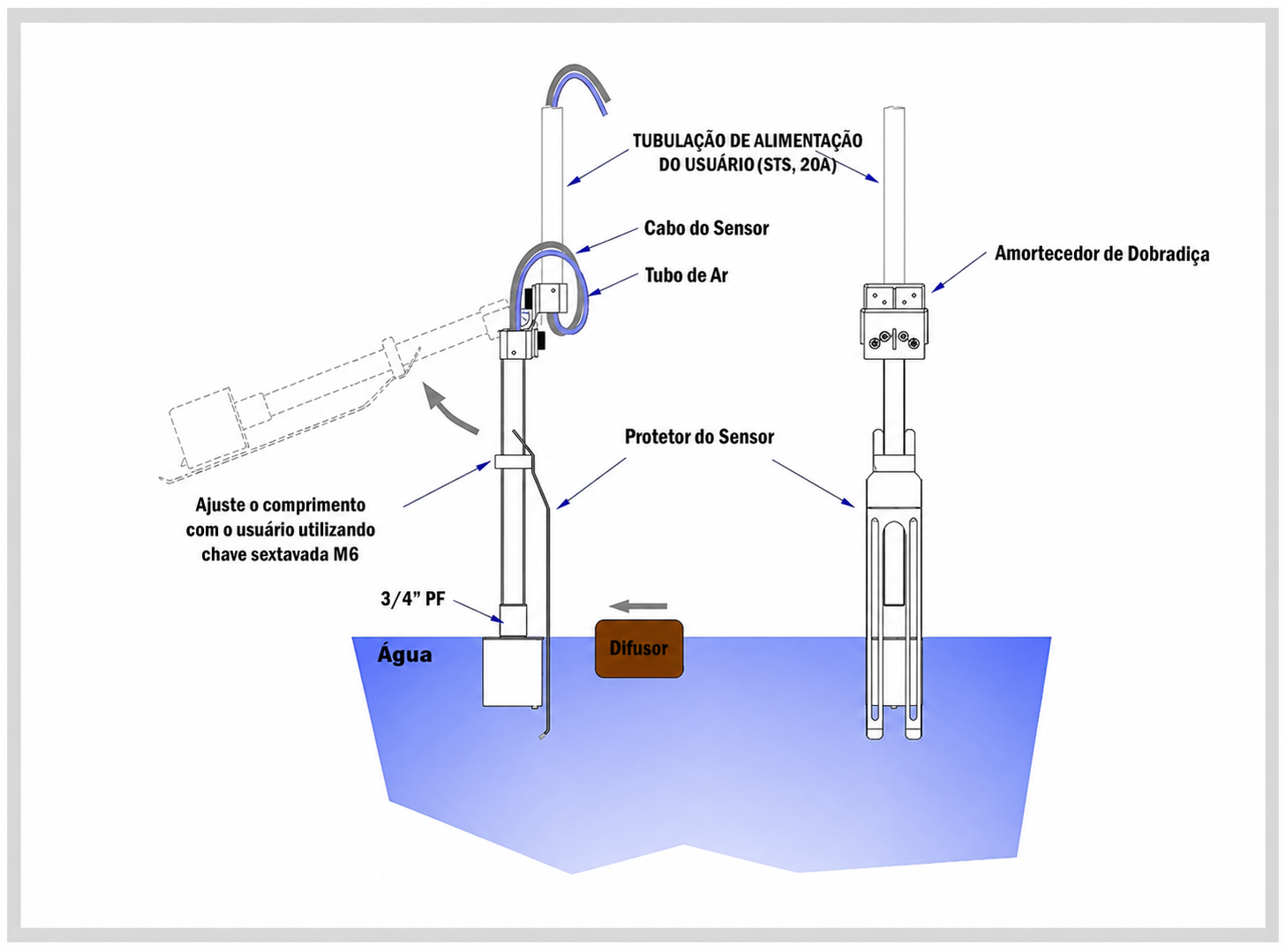

SB
Suporte oscilante/dispositivo de proteção do sensor

O suporte oscilante é utilizado para permitir a passagem do skimmer ou raspador nos clarificadores.

Após a passagem da estrutura móvel, o suporte retorna automaticamente à posição original, submergindo novamente o sensor na água.

Especificações técnicas

Descrição	Especificação
Dimensão do amortecedor [mm]	86 (W) × 80 (H)
Dimensões da proteção [mm]	70 (W) × 375 (H)
Peso	1,96 kg (compr. tubo: 30 cm padrão)
Torque do amortecedor	5 Nm ou 10 Nm
Método do amortecedor	Hidráulico
Material do invólucro	STS304
Estrutura de fixação	Rosca fêmea PF de 3/4”

SMK
Kit de montagem do sensor

• O kit de montagem do sensor foi projetado para instalação em corrimãos ou no solo.
• O kit SMK facilita os trabalhos de manutenção do sensor.

Especificações técnicas

Descrição	Especificação
Dimensão da unidade [mm]	250 (W) × 200 (H) × 105 (D)
Material do invólucro	STS304

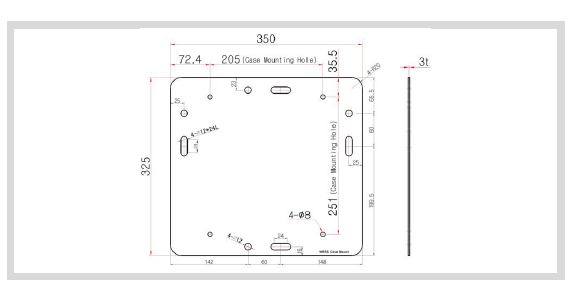

CMK
Kit de montagem do controlador

• O kit de montagem do controlador e do dispositivo de limpeza é utilizado para a instalação do controlador ou do dispositivo de limpeza.
• São fornecidos kits de montagem tipo corrimão para o controlador e o dispositivo de limpeza, facilitando a instalação e a manutenção.

Descrição	Especificação
Dimensão da unidade [mm]	350 (W) × 325 (H) × 3T
Material	STS304

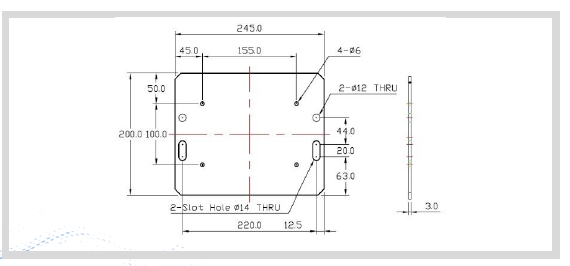

CDMK
Kit de montagem do dispositivo de limpeza do sensor

Especificações técnicas

Descrição	Especificação
Dimensão da unidade [mm]	245 (W) × 200 (H) × 3T
Material do invólucro	STS304



Código de encomenda

Categoria	Código	Descrição
Controlador	C1S	Controlador único ENV120, CA 100 a 240 V
Sensor	S1T	Sensor padrão (corpo e face: PP)
Sensor	S1H	Sensor de alta temperatura (corpo e face: PP)
Sensor	S1G	Sensor STS (corpo: STS304, face: epóxi)
Dispositivo de limpeza	CD1	Dispositivo de limpeza do sensor – AC110V
Dispositivo de limpeza	CD2	Dispositivo de limpeza do sensor – AC220V
Dispositivo de limpeza	CD3	Dispositivo de limpeza do sensor – DC24V
Suporte oscilante	SP1	Comprimento do tubo SUS: 300 mm
Suporte oscilante	SP2	Comprimento do tubo SUS: 500 mm
Kit de montagem	CMK	Kit de montagem do controlador (corrimão)
Kit de montagem	CDMK	Kit de montagem do dispositivo de limpeza (corrimão)
Kit de montagem	SMK	Kit de montagem do sensor (corrimão)
Outros	DC24	Saída do controlador: DC24V
Outros	RS4	RS485 (STD. RS232)
Outros	MOD	Comunicação Modbus
Outros	C_XX	Comprimento total do cabo do sensor (unidade: m), padrão 10 m
