Controlador Universal de Canal Duplo MDC-P2

O MDC-P1/P2 é um controlador multiparâmetro online, avançado e inteligente, com suporte para até dois canais. O primeiro canal é híbrido, possibilitando a conexão de sensores analógicos ou digitais, enquanto o segundo canal aceita somente sensores digitais.

Este controlador permite a medição de diversos parâmetros, como pH, ORP, condutividade, oxigênio dissolvido, turbidez, concentração de lodo, cloro residual, nitrogênio amoniacal, nitrogênio nitrato, DQO, entre outros. Os dados coletados podem ser transmitidos para sistemas DCS através de saídas analógicas ou via comunicação digital Modbus-RTU, utilizando a interface RS485 para monitoramento e registro remoto. Além disso, é possível controlar sistemas de limpeza ou bombas.

Características Principais

• Faixas de medição:

  • pH/Antimônio: -2,00 a 16,00 pH

  • ORP: -2000 a +2000 mV

• Sensores de temperatura compatíveis: NTC10K, Pt1000, Pt100

• Faixa de temperatura: -10 a 130 °C

• Precisão:

  • pH: ±0,02 pH

  • Antimônio: ±0,2 pH

  • ORP: ±2 mV

• Variáveis medidas:
  pH, ORP, Condutividade, Oxigênio Dissolvido, Turbidez, Concentração de Lodo, Condutividade Indutiva, Cloro Residual, Nitrogênio Amoniacal, Nitrogênio Nitrato, DQO e outros.

Especificações Técnicas

Entrada de Sensor Analógico

• Variáveis medidas: pH, ORP, Antimônio

• Faixas de medição:

  • pH/Antimônio: -2,00 a 16,00 pH

  • ORP: -2000 a +2000 mV

• Impedância de entrada: ≥10¹² Ω

• Compensação de temperatura:

  • Manual

  • Automático: Linear, Ácido, Alcalino, Puro

• Precisão temperatura:

  • NTC10K: ±0,3 °C (-10 a 60 °C); ±2 °C (60 a 130 °C)

  • Pt1000: ±0,3 °C

  • Pt100: ±0,3 °C

• Resolução:

  • pH/Antimônio: 0,01 pH

  • ORP: 1 mV

• Repetibilidade: pH: ±0,02

Entrada de sensor digital

• Variáveis medidas:

  • pH: 0,00 a 14,00 pH

  • ORP: -2000 a +2000 mV

  • Oxigênio Dissolvido: 0 a 40 mg/L (Saturação: 0 a 200%)

  • Condutividade: 0 a 500 mS/cm

  • Turbidez: 0 a 4000 NTU

  • Concentração de Lodo: 0 a 120000 mg/L

  • Condutividade Indutiva: 0 a 2000 mS/cm

  • Cloro Residual: 0 a 100 mg/L

  • Nitrogênio Amoniacal: 0 a 1000 mg/L

  • Nitrogênio Nitrato: 0 a 1000 mg/L

  • QO: 0 a 1500 mg/L

Nota: As faixas reais devem ser verificadas conforme a especificação do sensor conectado.

Saídas

• Análogo:

  • 2 canais isolados (0/4 a 20 mA), configuráveis conforme a faixa de medição

  • Capacidade de carga: 750 Ω

  • Precisão: ±0,1% FS

  • Compatível com NAMUR NE43

• Comunicação:

  • Isolada, via RS485

  • Protocolo Modbus-RTU

• Alarme:

  • 3 canais SPST (2 alarmes + 1 limpeza), tipo NA/NF

  • Capacidade: 250 VCA, 5 A

  • Atraso ajustável: 0 a 9999 segundos

Especificações Elétricas

• Fonte de alimentação:

  • CA: 85 a 265 V, 50/60 Hz

  • CC: 21,6 e 26,4 V

• Consumo: ≤ 28 W

• Entradas de cabos: Prensa-cabos M20×1,5

• Especificação dos cabos:

  • Terminais mola: AWG16 ~ AWG24 (0,2 ~ 1,5 mm²)

  • Terminais plug-in: AWG12 ~ AWG28 (1 ~ 2,5 mm²)

Ambiente

• Operação:

  • Temperatura: 0 a 60 °C

  • Umidade: 10% a 85% (sem condensação)

• Armazenamento:

  • Temperatura: -15 a 65 °C

  • Umidade: 5% a 95% (sem condensação)

• Altitude: < 2000 m

• Proteção: IP66

• Retardante de chama: UL94V-0

Benefícios

• Controlador versátil, elimina a necessidade de múltiplos dispositivos.

• Reconhecimento automático de sensores digitais (plug-and-play).

• Proteção IP66, ideal para ambientes industriais severos.

• Canal duplo para conexão de até dois sensores, reduzindo custos e facilitando ampliações futuras.

• Comunicação sem fio NB-IoT opcional, com aplicativo móvel para visualização em tempo real.

• Aterramento de energia e sinal para alta resistência a interferências.

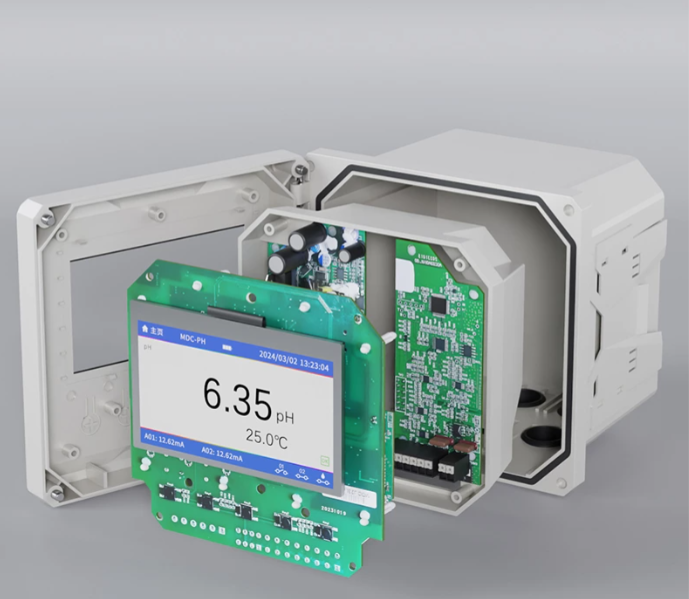

• Tela colorida de 4,3”, com exibição digital e curva em tempo real.

• Saída analógica isolada, alta precisão (±0,1%), conforme NAMUR NE43.

• Compensação de temperatura automática e manual, adaptável a diferentes soluções.

• Autodiagnóstico do eletrodo de pH, com alerta de manutenção.

• Função de simulação de corrente para testes e manutenção.

• Armazenamento para até 500.000 registros.

• Alarmes programáveis com ajuste de histerese.

• Suporte multilíngue: chinês, inglês, espanhol e coreano.

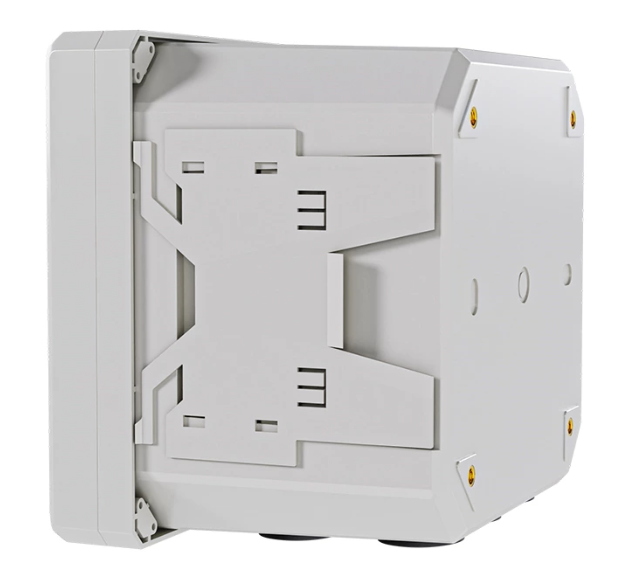

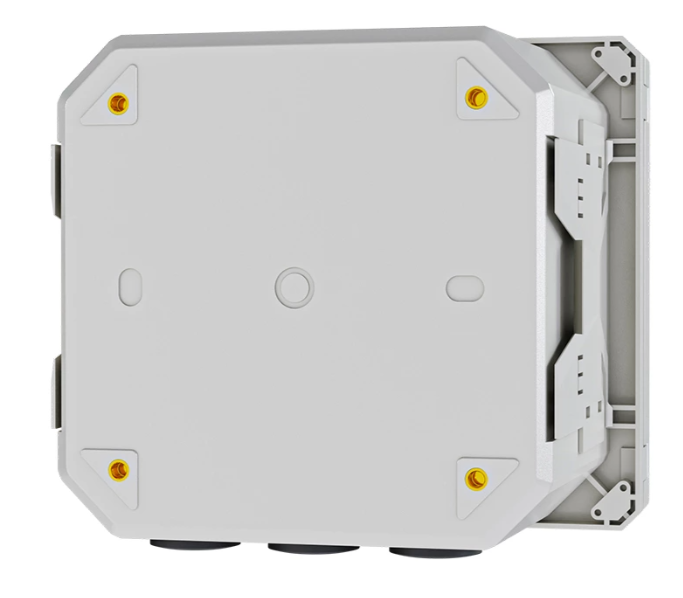

• Instalação em rack ou parede.

Campo de Aplicação

O Controlador MDC-P2 é ideal para monitoramento e controle de diversos parâmetros em processos industriais, tratamento de água e efluentes, estações de saneamento, entre outros. A transmissão de dados pode ser realizada via DCS ou RS485/Modbus-RTU, com possibilidade de controle remoto de sistemas de limpeza e bombas. A versão com NB-IoT permite acesso remoto em tempo real via dispositivos móveis.
